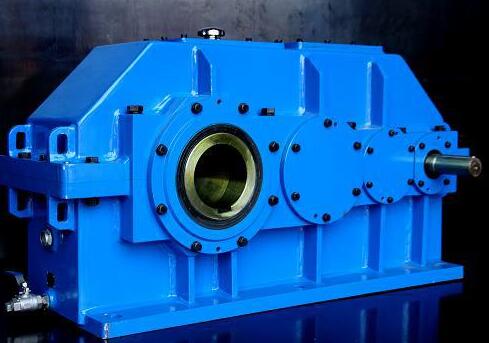

QY3D減速機

1、減速器的分類、應用范圍
     QY型系列減速器包括QYS型(三支點)和QYD型(底座式)兩個系列起重機用硬齒面減速器。它有三級、四級和三四級結合型三種

     此減速器主要用于起重機各有關機構，也可用于運輸、冶金、礦山、化工及輕工等機械設備的傳動中。其工作條件為：
     1)齒輪圓周速度不大于20min；
     2)高速軸轉速不大于1500r/min；
     3)工作環境溫度為-40℃- +45℃；
     4)可正反兩向運轉。

2、性能特點：
     考慮起重機各機構的工作特點、傳動比范圍、進一步提高產品性能，采用較少規格滿足用戶多方面的要求，其特點為：
     1)承載能力高。齒輪采用滲碳、淬火、磨齒加工，承載能力比調質滾齒的軟齒面和中硬齒面齒輪減速器有大幅度提高。
     2)體積小、重量輕。與軟齒面和中硬齒面減速器相比．相同承載能力減速器可降低2-4個相當機座號。
     3)效率高、噪聲低、振動小。采用磨齒加工提高了精度等級，齒輪又進行了修緣，每級齒輪的綜合效率為0.98，振動和噪聲顯著降低。
     4)采用多級數，減少單級速比?？衫_(kāi)中心距，降低減速器整機高度，滿足起重機各機構的要求；減速器的*大公稱傳動比達到400，滿足了慢速起重機的要求。
     5)三支點減速器，可立式、臥式、甚至偏轉一定角度安裝，方便靈活。
     6)本系列減速器有三四級結合型(即三級的裝配型式，四級的傳動比)為慢速起重機的通用化提供前提。

3、軸端型式
     高速軸端采用圓柱軸伸，平鍵聯接。
     低速軸端有三種型式：
     a. P型：圓柱軸伸，平鍵、單鍵聯接；
     b. H型：圓柱軸伸，漸開線花鍵聯接；
     c. C型：齒輪軸端(僅名義中心距為180-560mm的減速器具有齒輪軸端)。

標記示例：
     1)名義中心距a1=315。公稱傳動比i=56．裝配型式為m，低速軸端為花鍵軸伸，起重機
        用三支點硬齒面三級減速器。
        標記為：減速器QY3S315-56ⅢH。
     2)名義中心距a1=450，公稱傳動比i=280，裝配型式為n，低速轱為齒輪軸端。起重機
        用底座式硬齒面四級減速器。
        標記為：減速器QY4D450-280ⅡC。
